2025.09.11

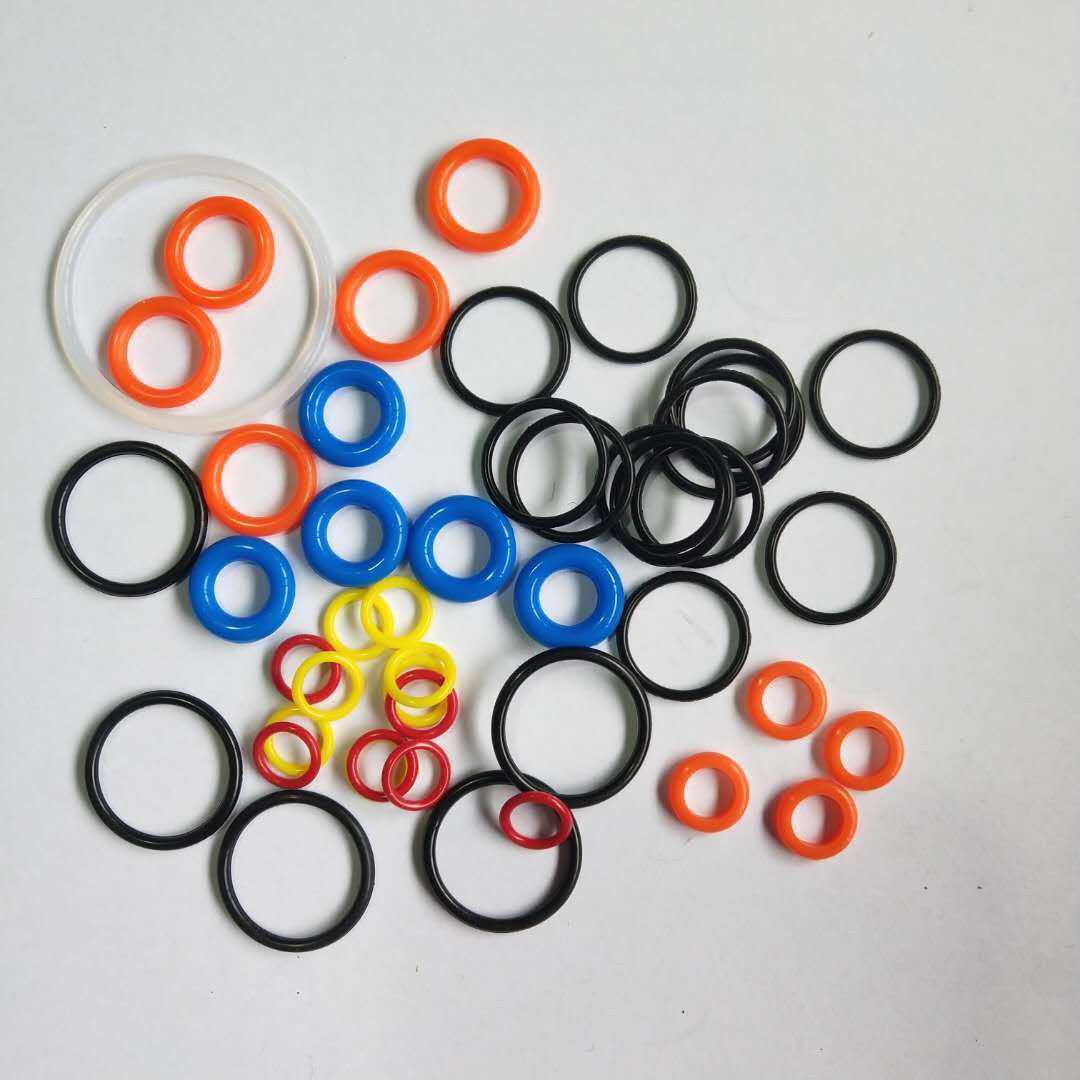

硅胶密封圈是电子产品制造组装中经常用到的物料，其具有密封防水，耐冷耐热，回弹性好、耐候性好等特点。但是碰到一些异型零部件，在组装时就显得特别困难。同时较高的单品成本也使得很多制造企业寻求其他解决方案。
经过我司研发人员多年的研发攻关，我们成功研发出了多款可以用来做密封圈的胶水，只需要把胶水打在产品上，用不了几分钟，胶水就会神奇的变成弹性十足的密封圈，非常方便。而且这款密封圈胶水已经在市场上得到了强烈的反响，很多客都已经在验证或量产。
胶水密封圈在使用的时候只需把胶水装入点胶机，用点胶机进行点胶即可，在槽里点胶以后，即可得到性能完全符合密封需求的密封圈，非常的方便快捷，省去了传统密封圈的开模生产等复杂的环节。
这种新型胶水密封圈因为是直接注胶进产品沟槽的，可以很完美的覆盖槽内的沟壑毛刺等地方，密封性能更好。并且不需要人工安装，避免因人工安装而致装配不良。
该胶粘剂是一种单组份黑色（或半透明）膏体，它通过与空气中的湿气接触中性固化，成为坚韧的橡胶状固体，本产品具有宽广的适用温度范围（-40∽200ºC），对多种金属及非金属材质具有可剥离的附着性能，该产品主要应用于有耐候、耐高温要求的产品中，具有优异的电气性能和很强的防水、耐老化功能。尤其适用于电子产品的防潮可剥离粘接密封。
二．技术参数
|
状态 |
检验项目 |
测试标准 |
单位 |
产品测试结果 |
|
固 化 前 |
颜色 |
--- |
--- |
黑色 |
|
粘度 |
GB/T 10247-2008 |
25ºC，mPa·S |
膏状 |
|
|
密度 |
GB/T 13354-92 |
25ºC，g/cm3 |
1.05±0.05 |
|
|
表干时间 |
GB/T134775-2002 |
25ºC,RH：50%,min |
15-25 |
|
|
固 化 后
|
硬度 |
GB/T 531.1-2008 |
Shore A |
25-35 |
|
导热系数 |
GB/T 10297-1998 |
w/m·k |
0.3~0.4 |
|
|
膨胀系数 |
GB/T 20673-2006 |
µm/(m,ºC) |
210 |
|
|
吸水率 |
GB/T 8810-2005 |
24h,25ºC,% |
0.01~0.02 |
|
|
扯断伸长率 |
GB/T 528-1998 |
% |
≥200 |
|
|
抗拉强度 |
GB/T 528-1998 |
MPa |
≥1.2 |
|
|
剪切强度 |
GB 6328-86 |
Mpa-铝/铝 |
≥1.2 |
|
|
介电强度 |
GB/T 1693-2007 |
Kv/mm(25ºC) |
≥18 |
|
|
体积电阻 |
GB/T 1692-92 |
（DC500V）,Ω· cm |
1.5×1014 |
注：以上产品固化后数据均为温度25ºC，相对湿度50±5%条件下，固化7天后测试所得。
三．使用方法
1.基材清洁：祛除油污、灰尘、锈迹等，使施胶表面清洁干燥。
2.施胶：可手动或使用点胶设备，将胶涂布到相应基材的施胶部位即可。
3.固化：本产品是湿气固化材料，其表干及固化速度取决于材料使用环境的相对湿度、温度以及施胶的厚度（2mm），一般在25ºC,RH：50~60%的条件下固化24-72小时即可投入使用，7天后达到最佳设计性能。
4.注意事项：开封后未用完的胶应立即拧紧盖帽，密封保存，再次使用时，若封口处有少许结皮，去除后即可使用，不影响胶体的性能。
推荐热点
2025.09.17
2025.09.11
2025.09.11
2025.09.11
2025.09.11
D452是一款通用型工业用瞬间接着剂，具有快速固化、良好耐老化性优点。针对装配良好，非多孔性表面，PP，PE，POM，尼龙，木材，金属，橡胶及塑料材质提供最大强度的粘接。并可以美化被接着部位的外观。D452瞬干胶为单一成分，无溶剂，不需要添加触媒，加热或加压的接着剂。只需要微薄的一层胶水，便能利用空气中的大气湿度产生高度聚合，达到最佳的粘接效果。
TCM4500单组份全固化导热凝胶材料，产品性能稳定，可室温存储。提供抗垂流版本和适用于消费电子的高流速版本，BLT可低至20um。非常适合于在通信、PC、消费电子、智能手机、可穿戴设备等领域应用，常规导热系数达到 1.0～9.0W/m. K（ASTM D5470）。
8670 快干型热熔胶是一种具备快速固化特性的热塑性胶粘剂，加热熔融后涂覆，常温下数秒至数十秒内即可定型粘接，无需长时间等待。它粘接强度高、耐候性佳，且不含溶剂、环保无污染。适用于摄像头支架、装饰片等免压保粘接。
PU535 聚氨酯灌封胶为双组黑色聚氨酯树脂，固化物具有优良的电气性能、耐冲击、耐氧化性、耐低温性及耐候性。固化后硬度高，适用于电子元器件的绝缘封装保护等，如驱动电源、互感器、电容等。
SC7033是一种室温/加温固化的加成型有机硅材料，由A、B两部分液体组成。这种双组分弹性硅胶设计用于灌封、保护处在严苛条件下的电子产品。当两组分以10：1重量比或体积比充分混合时，混合液体会固化为柔性弹性体。在-40ºC~+200ºC范围内保持橡胶的弹性，符合RoHs指令及相关的环保要求。
EP8011摄像头低温环氧胶可在低温环境固化（-20℃仍有效），粘接强度高、耐低温性好，适配电子元件（如摄像头模组、VCM马达组装粘接，LED背光、连接器）、低温设备部件、温度敏感部件、冷藏设备等领域的粘接需求。
粘度可调，方便操作，附着力极强，固化后胶层柔韧，5%酸性H4Cl,5%碱性Na2CO3浸泡测试24h，符合ROSH REACH相关要求，带荧光指示剂，易于检查
9144 易返修热熔胶为反应型聚氨酯热熔胶。该产品具有压敏性，粘接后具有较高的初始强度。此外，9144 具有较长的开放时间，适合于自动或手动装配线工艺。加热后易拆解的特性尤其适合用于手机、平板电脑、智能穿戴等需要频繁返修的场合。
KU3070是一款中粘度，透明，单组份UV固化胶粘剂。适用于移动电子设备、平板电脑、显示器等的触摸屏传感器与玻璃盖板的粘接。365nm UV光照射数秒，即可固化，形成一层极其柔软，抗冲击的保护层，在触摸屏坠落时可起到保护作用。由于可以填充各种厚度，有利于客户设计更薄更轻的产品。
充满热情的销售工程师，能在最快的时间内处理报价，打样，订单交货等需求，亦可提供专业用胶解决方案。
公司传真：18898729175
企业邮箱：roman_li@yeah.net
公司地址：深圳市宝安区石岩街道水田社区石龙仔路69号厂房1三层.
服务热线：+86 18898729175
